   مشخصات، مواد و نحوه حفر چاه ارت
ارسال شده در: شنبه 17 تیر 1391   نویسنده : پیمان معماریانی   بازدید : مرتبه نظرات ()

مشخصات، مواد و نحوه حفر چاه ارت


مشخصات، مواد و نحوه حفر چاه ارت



در سایتهای کامپیوتری زمین مناسب از دو بابت حائز اهمیت می‌باشد :


الف ـ حفاظت در مقابل صاعقه و اضافه ولتاژها

ب ـ هم پتانسیل بودن تجهیزات نصب‌شده در سایت و كاركرد صحیح آنها بخصوص تجهیزات دیجیتال و انتقال دیتا با توجه به بكارگیری تجهیزات کامپیوتری جدید  لازم است به موضوع ارت و روش اجرای اصولی آن اهمیت بیشتری داده شود تا در آینده از آسیب رسیدن به نیروی انسانی و تجهیزات کامپیوتری پیشگیری شده و از عملكرد صحیح تجهیزات اطمینان داشته باشیم .



لزوم استفاده از سیستم ارت :
به منظور حفاظت افراد و دستگاهها ، اضافه ولتاژهای تولید شده در بدنه كه باعث صدمه دیدن دستگاهها و افراد می‌شود ، همچنین ولتاژهای بسیار زیاد و خطرناك ناشی از برخورد صاعقه با دكلهای کامپیوتری را باید در جایی خنثی نمائیم . به همین منظور استفاده از سیستم ارت و حفاظت از تجهیزات بسیار لازم و ضروری است بعلاوه با افزایش استفاده از سیستمهای دیجیتالی و حساس ، لزوم بازنگری در طراحی ، نصب و نگهداری سیستمهای حفاظتی گراندینگ وجود دارد. به طور خلاصه اهداف بكارگیری سیستم ارتینگ یا گراندینگ عبارتند از :

الف ـ حفاظت و ایمنی جان انسان
ب ـ حفاظت و ایمنی وسایل و تجهیزات الكتریكی و الكترونیكی
ج ـ فراهم آوردن شرایط ایده‌ال جهت كار
د ـ جلوگیری از ولتاژ تماسی
ه ـ حذف ولتاژ اضافی
و ـ جلوگیری از ولتاژهای ناخواسته و صاعقه
ز ـ اطمینان از قابلیت كار الكتریكی



الف ـ انتخاب محل چاه ارت :
چاه ارت را باید در جاهایی كه پایین‌ترین سطح را داشته و احتمال دسترسی به رطوبت حتی‌الامكان در عمق كمتری وجود داشته باشد و یا در نقاطی كه بیشتر در معرض رطوبت و آب قرار دارند مانند زمینهای چمن ، باغچه‌ها و فضاهای سبز حفر نمود.

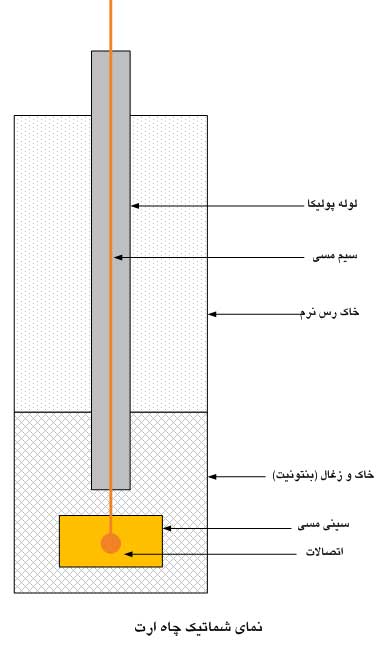

چاه ارت

ب- عمق چاه :
با توجه به مقاومت مخصوص زمین ، عمق چاه از حداقل 4 متر تا 8 متر و قطرآن حدودا 80 سانتیمتر می تواند باشد. در زمین هایی كه با توجه به نوع خاك دارای مقاومت مخصوص كمتری هستند مانند خاكهای كشاورزی و رسی عمق مورد نیاز برای حفاری كمتر بوده و در زمینهای شنی و سنگلاخی كه دارای مقاومت مخصوص بالاتری هستند نیاز به حفر چاه با عمق بیشتر می باشد. برای اندازه گیری مقاومت مخصوص خاك از دستگاههای خاص استفاده می گردد. در صورتی كه تا عمق 4 متر به رطوبت نرسیدیم و احتمال بدهیم در عمق بیشتر از 6 متر به رطوبت نخواهیم رسید نیازی نیست چاه را بیشتر از 6 متر حفر كنیم . بطور كلی عمق 6 مترو قطر حدود 80 سانتیمتر برای حفر چاه پیشنهاد می گردد. محدوده مقاومت مخصوص چند نوع خاك در جدول زیر آمده است.



نوع خاكمقاومت مخصوص زمین ( اهم )
باغچه‌ای5 الی 50
رسی8 الی 50
مخلوط رسی ، ماسه‌ای و شنی25 الی 40
شن و ماسه60 الی 100
سنگلاخی و سنگی200 الی 10000




ج ـ مصالح مورد نیاز
 :

مصالح مورد نیاز و مشخصات آن برای اجرای چاه در جدول زیر آمده است.


ردیفنوع جنستوضیحات
1سیم مسی نمره 50 متر7 رشته
2كابلشو نمره 50جهت اتصال سیستم ارت به شینه داخل سایت
3لوله پلی اتیلن 10 اتمسفربرای ایجاد پوشش عایق روی سیم مسی در محوطه و محل تردد
4شینه مسی به ابعاد 3*30*250 میلیمتربرای نصب در داخل سایت و اتصال دستگاهها به آن
5صفحه مسی 5.*50*50مورد استفاده در چاه
6بست سیم به صفحه مسیبه منظورمحكم كردن اتصال سیم روی صفحه مسی
7بنتونیت اكتیو كیلوبرای پرکردن چاه




نکته : صفحه مسی به ابعاد 5/.*40*40 سانتیمتر برای مناطق شمالی كشور و 5/0*50*50 سانتیمتر برای مناطق نیمه خشك مانند تهران و 5/0*70*70 سانتیمتر برای مناطق كویری استفاده شده باشد . از صفحه مسی با ضخامت 3 یا 4 میلیمتر نیز می توان استفاده نمود.


د - اتصال سیم به صفحه مسی :اتصال سیم به صفحه مسی بسیار مهم می باشد و هرگز و در هیچ شرایطی نباید این اتصال تنها با استفاده از بست ، دوختن سیم به صفحه و یا … برقرار گردد.بلكه حتما باید سیم به صفحه جوش داده شود و برای استحكام بیشتر با استفاده از 2 عدد بست سیم به صفحه بسته شده و محكم گردد.
برای جوش دادن قطعات مسی به یكدیگر از جوش برنج یا نقره استفاده شود و در صورت عدم دسترسی به این نوع جوش از جوش (Cad weld) استفاده گردد .



ه - حفر چاه ارت :

با توجه به شرایط جغرافیایی منطقه چاهی با عمق مناسب و در مكان مناسب (با توجه با راهنمای انتخاب محل چاه ارت ) حفر گردد. شیاری به عمق 60سانتیمتر از چاه تا پای دكل برای مسیر سیم چاه ارت تا برقگیر روی دكل همچنین برای سیم ارت داخل ساختمان حفر نمائید. در صورتی كه مسیر 2 سیم مشترك باشد بهتر است مسیر دو سیم ایزوله گردند. همینطور مسیر سیمها باید كوتاهترین مسیر بوده و سیم میله برقگیر و ارت حتی الامكان مستقیم و بدون پیچ و خم باشد و نبایستی خمهای تند داشته باشد و در صورت نیاز به خم زدن سیم در طول بیش از 50 سانتیمتر انجام گردد.


و - پر نمودن چاه ارت :
1

-  حدود 20 لیتر محلول آب و نمك تهیه و كف چاه میریزیم بطوریكه تمام كف چاه را در برگیرد بعد از 24 ساعت مراحل زیر را انجام می دهیم.

2-به ارتفاع 20 سانتیمتر از ته چاه را با خاك رس و یا خاك نرم پر مینمائیم.

3- به مقدار لازم (حدود 450كیلو گرم معادل 15 كیسه 30 كیلو گرمی)بنتونیت را با آب مخلوط كرده و بصورت دوغاب در میاوریم و مخلوط حاصل را به ارتفاع 20 سانتیمتر از كف چاه میریزیم هر چه مخلوط حاصل غلیظ تر باشد كیفیت كار بهتر خواهد بود.

4-صفحه مسی را به 2 سیم مسی نمره 50 جوش میدهیم این سیمها یكی به میله برقگیر روی دكل و دیگری به شینه داخل ساختمان خواهد رفت بنابراین طول سیم ها را متناسب با طول مسیر انتخاب می نمائیم.

5- صفحه مسی را بطور عمودی در مركز چاه قرار می دهیم

6- اطراف صفحه مسی را با دوغاب تهیه شده تا بالای صفحه پر می نمائیم

7- لوله پلیكای سوراخ شده را بطور مورب در مركز چاه و در بالای صفحه مسی قرار می دهیم و داخل لوله پلیكا را شن میریزیم تا 50 سانتیمتر از انتهای لوله پر شود این لوله برای تامین رطوبت ته چاه می باشد و در فصول گرم سال تزریق آب از این لوله بیشتر انجام گردد. لازم بذكر است در مواردی كه چاه ارت در باغچه حفر شده باشد و یا ته چاه به رطوبت رسیده باشد و یا كلا در جاهایی كه رطوبت ته چاه از بالای چاه یا از پایین چاه تامین گردد نیازی به قراردادن لوله نمی باشد .


8- بعد از قراردادن لوله پلیكا به ارتفاع 20 سانتیمتر از بالای صفحه مسی را با دوغاب آماد شده پر مینمائیم.

9-الباقی چاه را هم تا 10 سانتیمتر بر سر چاه مانده ، با خاك معمولی همراه با ماسه یا خاك سرند شده كشاورزی پر می نمائیم و 10 سانتیمتر از چاه را برای نفوذ آب باران و آبهای سطحی به داخل چاه با شن و سنگریزه پر می نمائیم . روئ چاه مخصوصا در مواقعی كه از لوله پولیكا استفاده نمی گردد نباید آسفالت شده و یا با سیمان پر گردد.10-داخل شیار های حفاری شده را با خاك سرند شده كشاورزی یا خاك نرم معمولی و یا خاك معمولی مخلوط با بنتونیت پر نمائید .
